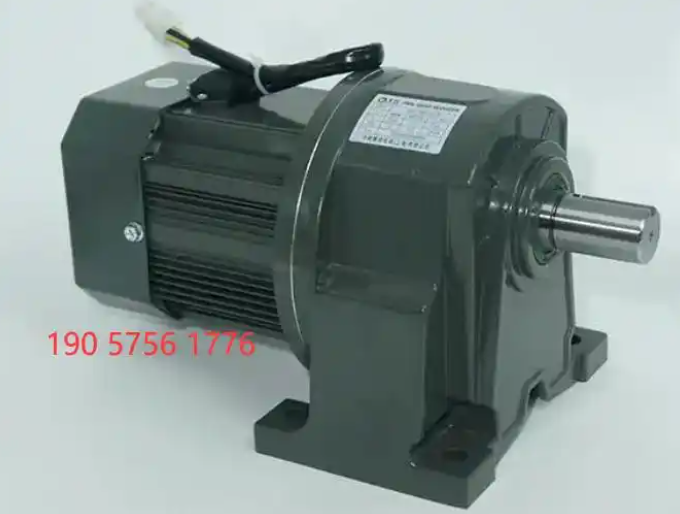

GH臥式三相標準型(剎車)減速馬達
GH系列臥式齒輪減速馬達
減速電機2.2kw 10-15輸出轉速 可行技術方案
輸出轉速10-15 RPM”的減速電機需求，這是一個非常具體且典型的低轉速、高扭矩應用場景
功率：2.2 kW - 這是電機的額定輸出功率，代表了電機的做功能力。2.2kW屬于中小功率電機中非常常見的規格，應用廣泛。
輸出轉速：10-15 RPM - 這是減速電機最終輸出軸 的轉速，單位是“轉/分鐘”。這個轉速極低，意味著需要非常大的減速比 。
關鍵點： 如此低的輸出轉速不可能 由普通電機直接實現，必須通過減速機 (或稱為齒輪箱)將電機的高轉速(例如常見的1400 RPM或2800 RPM)降低到目標轉速。
可能的技術方案
要實現10-15 RPM的最終轉速，通常有以下幾種常見的減速電機組合方案：
1. 齒輪減速電機(最常用、性價比高)
這是最主流的方案，通過多級齒輪傳動實現大減速比。
電機部分：
類型： 三相異步電機(YE3系列高效電機)、變頻調速電機、剎車電機等，具體取決于您的控制需求。
極數/同步轉速： 通常選用4極電機(同步轉速1500 RPM，額定轉速約1400 RPM)或6極電機(同步轉速1000 RPM，額定轉速約930 RPM)。使用4極電機更為普遍。
減速機部分：
類型：
R系列斜齒輪減速機： 傳動效率高，噪音相對較低，適合多種工況。是首選方案。
F系列平行軸斜齒輪減速機： 結構緊湊，安裝形式多樣。
K系列螺旋錐齒輪減速機： 輸入輸出軸成90度角，適合需要改變傳動方向的場合。
S系列斜齒輪-蝸輪蝸桿減速機： 減速比大，有自鎖功能(非絕對)，但效率相對較低。
所需減速比計算：
如果電機額定轉速為1400 RPM，目標輸出轉速為15 RPM，則減速比 i=1400/15≈93.3。
如果目標輸出轉速為10 RPM，則減速比 i=1400/10=140。
因此，您需要的減速比大約在 90 到 140 之間。這是一個非常標準的減速比范圍，大多數品牌的減速機都能提供。
2. 蝸輪蝸桿減速電機
特點： 單級即可實現大減速比(通常5:1到100:1)，結構緊湊，噪音小，并且通常具有反向自鎖特性(即輸出軸無法反向驅動輸入軸)。
缺點： 傳動效率較低(約60%-90%)，長時間運行發熱會更明顯。
適用場景： 對自鎖有要求、間歇性工作的場合。如果要達到140的減速比，可能需要兩級蝸輪蝸桿或與其他齒輪組合。
3. 行星減速電機
特點： 結構緊湊，精度高，剛性高，承載能力大，傳動效率極高(通常>95%)。
缺點： 制造成本較高。
適用場景： 對安裝空間、定位精度和運行平穩性要求高的設備，如自動化設備、機械臂、精密攪拌等。
最終輸出扭矩估算
這是選型時另一個至關重要的參數。根據功率和轉速，可以估算出減速電機輸出軸的大致扭矩。
扭矩公式： T=9550×P/n?
T：扭矩，單位是牛頓·米(N.m)
P：功率，單位是千瓦(kW)
n：轉速，單位是轉/分鐘(RPM)
在15 RPM時的扭矩： T=9550×2.2/15≈1400N.m?
在10 RPM時的扭矩： T=9550×2.2/10=2101N.m結論： 這臺2.2kW的減速電機，在10-15 RPM的輸出轉速下，能夠提供大約 1400 到 2100 N.m 的巨大扭矩。這個扭矩值對于驅動重型設備至關重要。
典型應用領域
這種參數的減速電機通常用于需要低速、大力矩的場合，例如：
攪拌設備： 化工、食品、制藥行業的大型攪拌機、反應釜。
輸送機械： 重型皮帶機、鏈板機、提升機。
建材機械： 回轉窯驅動、滾筒篩、磚機。
冶金礦山： 給料機、破碎機、洗礦機。
環保設備： 刮泥機、攪拌機。
選型時需要明確的其他要點
在聯系供應商時，請務必提供以下信息以確保選型準確：
安裝形式： 例如是腳座安裝(B5/B14)、法蘭安裝(B5/B14)還是立式安裝?
電源規格： 是三相電(380V/400V)還是單相電(220V)?
防護等級： 是否需要防塵防水?常用IP55、IP65等。
絕緣等級： 通常是F級或H級。
服務系數： 設備的工作制是連續運行還是間歇運行?是否有重載啟動或沖擊負載?
環境條件： 是否有高溫、低溫、腐蝕性、防爆等特殊要求?
是否需要附加功能： 如剎車(制動器)、變頻器、強制冷卻風扇等?
總結建議
對于“2.2kW，10-15 RPM”的減速電機需求，最經濟實用的方案是選擇一款“4極三相異步電機（約1400 RPM）+ 斜齒輪減速機（減速比約100:1）”的組合 。
