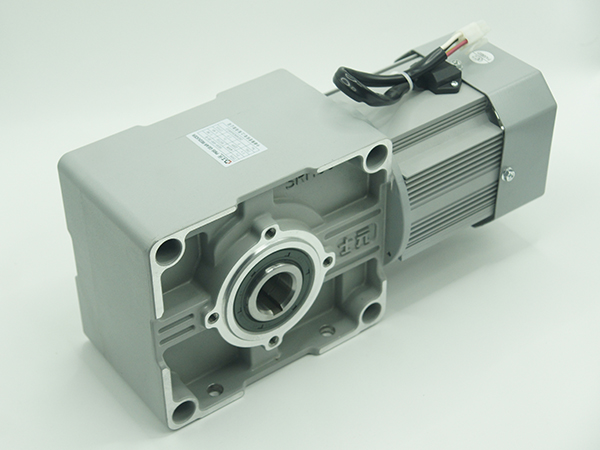

一、核心思想：磁極相吸

永磁同步電機最基本的工作原理可以類比為“旋轉的磁鐵吸引靜止的磁鐵”。

你可以想象一根條形磁鐵 (代表轉子的永磁體)中心有根軸。

你用手在它周圍旋轉另一塊更強的磁鐵 (代表定子產生的旋轉磁場)。

中間的條形磁鐵會因為異性磁極相吸 的作用，跟著你手的轉動而同步旋轉起來。

永磁同步電機的核心，就是用“電”在定子上制造一個旋轉的磁場，來“拖拽”著轉子的永磁體磁場同步旋轉。

二、基本結構：定子與轉子

要理解工作原理，必須先了解它的兩大核心部件：

定子（靜止部分）

作用 ：產生旋轉磁場。

結構 ：由硅鋼片疊壓而成，內側有槽，槽內嵌入三相繞組(U, V, W)。這三組繞組在空間上互差120度分布。定子接通三相交流電。

轉子（旋轉部分）

作用 ：產生一個恒定的磁場。

結構 ：由永磁體材料(如釹鐵硼)制成，直接產生強磁場。根據永磁體安裝位置不同，主要分為兩類：

表貼式 ：永磁體貼在轉子鐵芯表面。結構簡單，轉矩脈動小。

內置式 ：永磁體嵌入轉子鐵芯內部。結構堅固，更適合高速運行，能產生磁阻轉矩。

三、詳細工作原理解析

步驟1：定子產生旋轉磁場

這是最關鍵的一步。當三相對稱的交流電通入定子的三相對稱繞組時，會發生一個神奇的現象——合成磁場會旋轉 。

三相交流電 ：U, V, W 三相電流在時間上互差120度(電角度)，其波形如下圖所示。電流大小和方向隨時間呈正弦規律變化。

磁場如何旋轉？

在某一瞬間(如 t1 )，U相電流為正最大，V相和W相電流為負且較小。根據“右手螺旋定則”，此時U相繞組產生的磁場最強，方向向上。V相和W相產生的合成磁場方向向下。最終，空間中的合成磁場方向 指向正上方。

在下一瞬間(如 t2 )，電流大小發生變化，合成磁場的方向也會隨之偏轉一個角度。

電流變化一個周期(360°)，合成磁場也在空間上正好旋轉一周(360°)。

這樣，定子內部就形成了一個強度恒定、勻速旋轉的圓形旋轉磁場 。這個磁場的旋轉速度被稱為 “同步轉速” ，其計算公式為：

n? = 60f / p

其中：

n? ：同步轉速(單位：轉/分鐘，rpm)

f ：電源頻率(單位：赫茲，Hz)

p ：電機磁極對數(例如，4極電機有2對極)

步驟2：轉子永磁磁場被“鎖定”

轉子上的永磁體本身會建立一個恒定的磁場(N極和S極)。根據磁力“異性相吸”的原理，轉子的磁極會努力與定子旋轉磁場的異性磁極對齊。

定子的旋轉磁場就像一匹奔跑的白馬 。

轉子的永磁磁場就像一只追逐白馬的獵犬 ，被一根無形的繩子(磁引力)拴著。

一旦獵犬(轉子)追上了白馬(定子磁場)，它就會被拖著以完全相同的速度 (即同步轉速)奔跑。

這個“鎖定”的過程就是“同步”一詞的由來。在穩定狀態下，轉子的轉速嚴格等于定子磁場的同步轉速 ，兩者之間沒有速度差(即“轉差”)。

步驟3：負載變化時的響應

當電機軸上施加負載(需要帶動風扇、車輪等)時，阻力矩會試圖讓轉子減速。

一旦轉子有減速的趨勢，它會瞬間落后 于定子的旋轉磁場。

這個微小的角度差被稱為 “功角” 或 “轉矩角” 。

功角增大，意味著磁極間的“磁引力”被拉長，就像一根橡皮筋被拉長后會產生更大的回彈力。這個回彈力在電機上就體現為電磁轉矩的增大 。

增大的電磁轉矩會恰好平衡增加的負載轉矩，從而使轉子在新的、稍大一點的功角下，繼續保持同步轉速 運行。

負載越重，功角越大，電機產生的電磁轉矩也越大，但轉速保持不變（只要負載不超過電機的最大轉矩能力）。

四、核心特點總結

轉速恒定 ：在電源頻率固定時，其轉速嚴格恒定，不受負載輕微變化的影響。這是“同步”電機的精髓。

高效率 ：轉子沒有電流(永磁體勵磁)，因此沒有轉子銅耗(I2R損耗)，效率通常高于同功率的異步電機。

高功率密度 ：永磁體能提供很強的磁場，使得電機體積小、重量輕、出力大。

需要控制器 ：不能像異步電機那樣直接接電網啟動。因為啟動瞬間，旋轉磁場高速旋轉，而靜止的轉子由于慣性無法立即跟上，會受到平均值為零的振蕩轉矩，無法自啟動。必須通過變頻器 從低頻開始逐漸提速，才能平穩啟動并控制轉速和轉矩。

五、主要應用領域

由于其優異的性能，PMSM被廣泛應用于對控制精度和效率要求高的場合：

電動汽車/混合動力汽車 ：作為驅動電機。

工業機器人 ：伺服控制系統。

數控機床 ：主軸和進給軸驅動。

家用電器 ：變頻空調、變頻冰箱、高端洗衣機。

航空航天 ：飛控系統、泵驅動。
