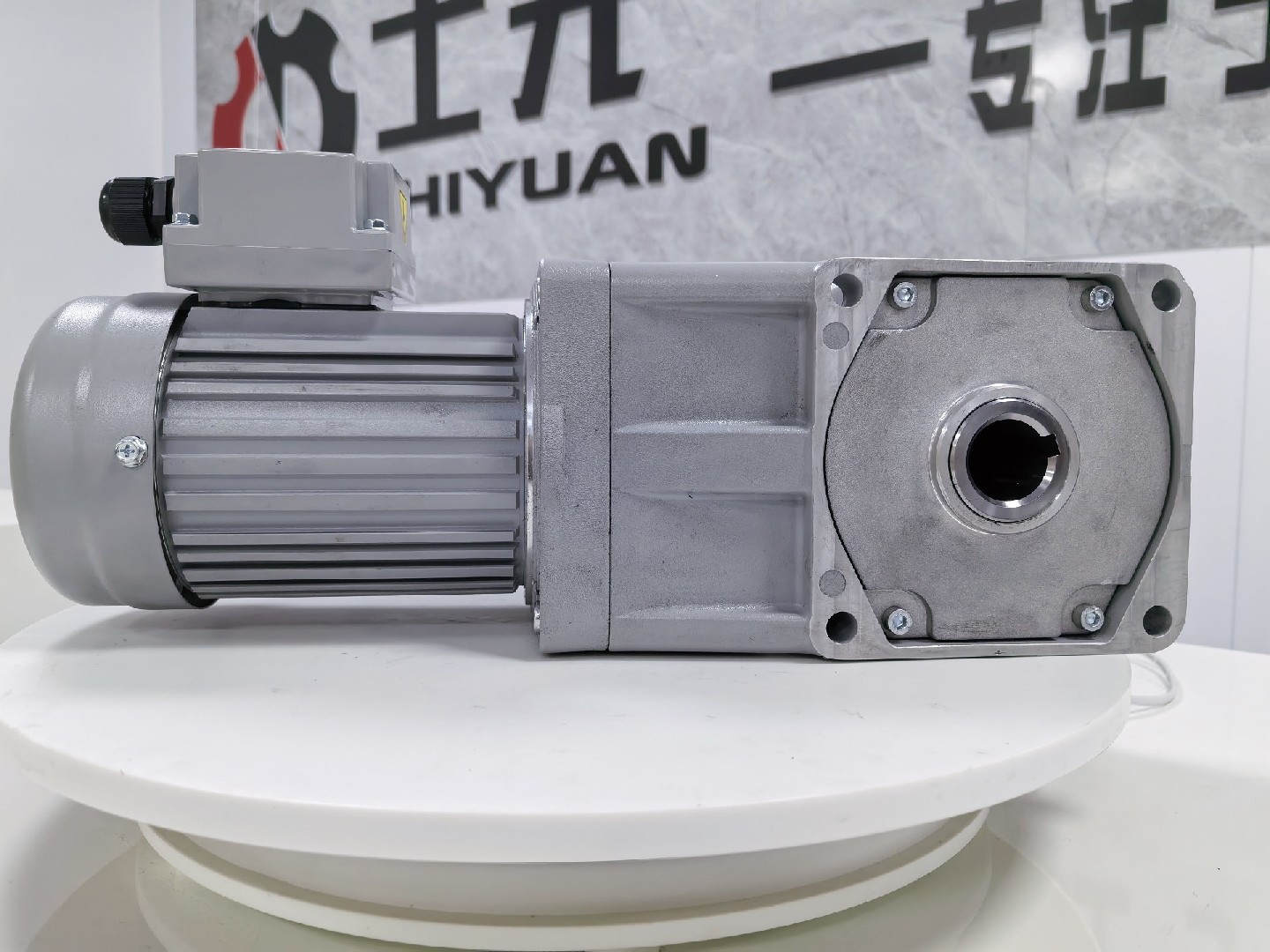

GH臥式三相標準型(剎車)減速馬達
GH系列臥式齒輪減速馬達
減速器的分類有哪些，梳理一下主要的分類方式
減速器的分類方式非常多，可以根據傳動類型、傳動級數、齒輪形狀、布局形式等多個維度進行劃分。士元減速機（www.cenhui.cn）小編詳細梳理一下主要的分類方式。
一、按傳動類型分類(最核心的分類方式)
這是最基礎也是最常見的分類方法，根據其內部采用的傳動原理來劃分。
1. 齒輪減速器
這是應用最廣泛的一類，通過齒輪嚙合來傳遞動力和減速。
優點： 效率高、工作可靠、壽命長、維護簡單、功率范圍廣。
缺點： 噪音相對較大，需要潤滑油。
常見類型：
圓柱齒輪減速器： 齒輪為直齒、斜齒或人字齒，軸線平行。特點是傳動效率高。
行星齒輪減速器： 由一個中心太陽輪、多個行星輪和一個內齒圈組成。特點是結構緊湊、承載能力高、傳動比大、體積小。
錐齒輪減速器： 采用錐齒輪，用于傳遞兩相交軸(通常是垂直相交)之間的運動。
蝸輪蝸桿減速器： 由蝸桿和蝸輪組成，用于傳遞空間交錯軸(通常是垂直交錯)之間的運動。最大特點是具有反向自鎖功能 (即蝸輪不能帶動蝸桿反轉)，傳動比可以做得非常大，但效率較低，易發熱。
2. 擺線針輪減速器
采用擺線齒形和針輪嚙合的傳動原理。
優點： 傳動比大、結構緊湊、體積小、效率較高、過載能力強、壽命長。
缺點： 制造精度要求高，成本相對較高。
應用： 工業機器人、機床、起重運輸機械等。
3. 諧波齒輪減速器
利用柔性元件的彈性變形來傳遞運動，由波發生器、柔輪和剛輪三個基本構件組成。
優點： 傳動比大、精度極高(齒隙小)、體積小、重量輕、可向密閉空間傳遞運動。
缺點： 柔輪易疲勞損壞，承受大扭矩能力相對較弱。
應用： 機器人關節、航空航天、高精度儀器設備。
4. RV減速器
一種更先進、更精密的減速器，可以看作是行星齒輪傳動和擺線針輪傳動的復合 。
優點： 剛性極高、精度高、回程間隙小、承載能力極大、耐沖擊、壽命長。
缺點： 結構復雜，制造難度和成本非常高。
應用： 主要用于重載工業機器人的基座、大臂等重負載部位。
5. 其他類型
皮帶減速器： 通過皮帶和帶輪傳動，結構簡單、成本低、有緩沖吸振作用，但傳動比不精確，易打滑。
摩擦輪減速器： 利用摩擦力傳動，工作平穩，但傳動比不精確，易打滑。
二、按傳動級數分類
根據齒輪傳動的嚙合次數劃分。
單級減速器： 只有一對齒輪嚙合。傳動比一般較小(通常小于10)。
多級減速器： 有兩對或兩對以上的齒輪嚙合?？梢詫?shí)現很大的總傳動比。常見的有二級、三級減速器。
三、按齒輪形狀分類
主要針對齒輪減速器。
圓柱齒輪減速器
錐齒輪減速器
圓錐-圓柱齒輪減速器： 同時包含錐齒輪和圓柱齒輪，用于實現轉向和減速。
四、按軸在空間的相對位置分類
平行軸減速器： 輸入軸和輸出軸軸線平行，如大部分圓柱齒輪減速器。
相交軸減速器： 輸入軸和輸出軸軸線相交，如錐齒輪減速器。
交錯軸減速器： 輸入軸和輸出軸軸線既不平行也不相交，如蝸輪蝸桿減速器。
五、按具體布局或結構分類
展開式減速器： 齒輪相對于軸承對稱布置，軸剛度好，但齒輪嚙合誤差對載荷分布影響較大。
分流式減速器： 將載荷分流到多個齒輪上，常用于大功率傳動。
同軸式減速器： 輸入軸和輸出軸在同一軸線上，結構緊湊，但中間軸較長，剛性較差。
行星減速器： 本身就是一種特殊的同軸式結構。
總結與選型建議
為了方便您理解，這里有一個簡單的對比表格：
類型主要特點典型應用
齒輪減速器 效率高，耐用，通用性強各種通用機械設備，如輸送帶、攪拌機
行星減速器 結構緊湊，高剛性，大扭矩伺服電機、步進電機配套，自動化設備
蝸輪蝸桿減速器 自鎖，傳動比大，噪音低，效率較低提升設備、包裝機械、門窗啟閉
擺線針輪減速器 高剛性，壽命長，過載能力強工業機器人、化工機械、起重機械
諧波減速器 高精度，零背隙，體積小 機器人關節、精密儀器、航空航天
RV減速器 超高剛性/精度，高負載，耐沖擊 重載工業機器人的核心關節
如何選擇？
選擇減速器時，需要綜合考慮以下因素：
所需扭矩和轉速 (計算傳動比和功率)。
精度要求 (如回程間隙、定位精度)。
空間和安裝限制 (體積、形狀、軸布局)。
工作環境 (溫度、粉塵、是否需要防爆)。
成本預算 。
