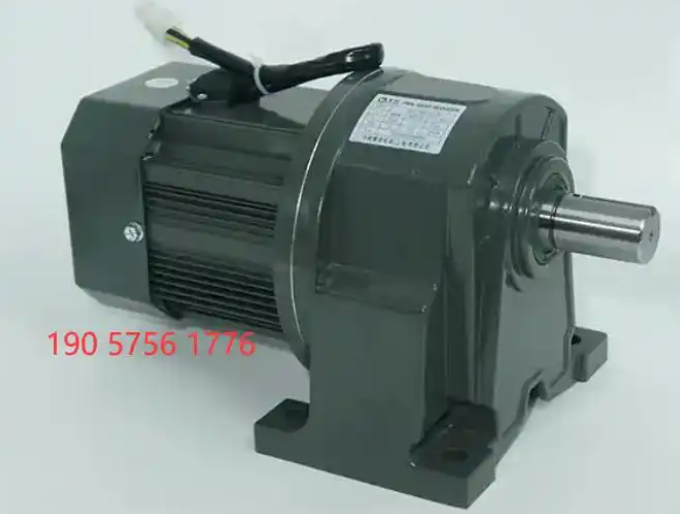

GH臥式三相標準型(剎車)減速馬達
GH系列臥式齒輪減速馬達
減速機的剎車原理：帶制動功能的減速電機
“帶制動功能的減速電機 ”的剎車原理。
核心原理是：在電機斷電時，通過彈簧的力量推動剎車片摩擦剎車盤，產生制動力；在電機通電時，利用電磁力克服彈簧力，使剎車片松開。
這種裝置通常被稱為“電磁失電制動器”或“彈簧加壓式電磁制動器”?！笆щ姟倍质顷P(guān)鍵，意味著斷電才剎車 ，這是一種安全設計，確保在意外停電時設備能自動剎車，防止危險發生。
一、主要組成部分
一個典型的電磁失電制動器包含以下幾個關鍵部件：
電磁鐵（線圈）： 通電時產生電磁吸力。
銜鐵（動摩擦片）： 一個可移動的金屬盤，被電磁鐵吸附。
摩擦片（靜摩擦片）： 固定在制動器外殼上，與銜鐵接觸產生摩擦力。
剎車盤（轉子）： 與減速機的輸入軸或輸出軸剛性連接，是制動的直接對象。
壓力彈簧（一組）： 提供剎車的壓力。
調節裝置： 用于調整剎車片間隙和制動力矩。
二、工作過程詳解
狀態一：電機啟動/運行時(剎車松開)
電機通電： 當電機得電啟動時，制動器的電磁線圈也同時(或稍早)得電。
產生磁力： 電磁線圈產生強大的磁場，將銜鐵吸向電磁鐵方向。
克服彈簧力： 這個電磁吸力足夠大，能夠克服壓力彈簧的彈力。
釋放間隙： 銜鐵被吸合，它與摩擦片之間產生一個微小的間隙(約0.2-0.5mm)。由于剎車盤是隨著軸轉動的，這個間隙使得剎車盤可以在銜鐵和摩擦片之間自由旋轉，不受任何阻力。
此時，減速機可以正常傳遞動力，設備運行。
狀態二：電機停止時(剎車制動)
電機斷電： 當設備需要停止或意外斷電時，電機和制動器線圈同時失電。
磁力消失： 電磁線圈的磁力瞬間消失。
彈簧發力： 壓力彈簧的彈力不再被電磁力抵消，于是彈簧迅速、強力地向前推動銜鐵。
夾緊剎車盤： 銜鐵將正在旋轉的剎車盤緊緊地壓向固定的摩擦片。
產生摩擦力： 剎車盤被夾在銜鐵和摩擦片之間，巨大的摩擦力使其迅速停止轉動。
傳動鏈被鎖死： 由于剎車盤與減速機軸是連接的，剎車盤停轉就意味著減速機軸被鎖死，最終使設備停止并保持位置。
三、剎車在減速機中的常見安裝位置
根據應用需求，剎車可以安裝在兩個主要位置：
輸入側制動（電機端）： 剎車安裝在減速機的高速軸(輸入軸)上。這是最常見的形式。因為高速軸轉速高，需要的制動力矩小，所以剎車裝置可以做得更小巧、經濟。但制動效果會經過減速機放大，對減速機內部的齒輪會有一定的沖擊。
輸出側制動（負載端）： 剎車直接安裝在減速機的低速軸(輸出軸)上。這種形式制動力直接作用于負載，非常平穩，對齒輪無沖擊。但因為輸出軸轉速低，需要的制動力矩非常大，所以剎車裝置會非常龐大和昂貴。通常用于重型、精密設備。
四、應用場景與優勢
這種剎車方式廣泛應用于需要精確定位、安全防護和防止滑落的設備中，例如：
垂直升降設備： 電梯、起重機、升降機(斷電時防止墜落)。
自動化設備： 工業機器人、CNC機床、傳送帶(精確定位)。
卷揚設備： 卷揚機、絞車(防止重物下滑)。
核心優勢：
安全性高： 失電制動是本質安全型設計，斷電自動剎車，符合安全標準。
定位精確： 可以快速停止并保持位置，重復定位精度高。
防止滑落： 對于提升類負載，能可靠地將其保持在停止位置。
減速機的剎車原理，本質上是一個由電控制的、利用彈簧力實現制動的常閉式摩擦制動器 。其“通電松開，斷電剎車”的工作模式，完美地兼顧了自動化控制的便利性和設備運行的安全性。
