同軸減速機怎么做攪拌軸

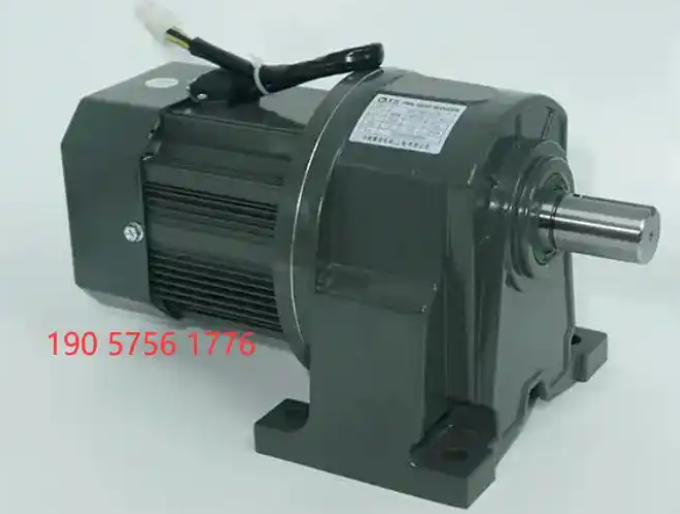

減速機輸出軸直接作為或連接攪拌軸，將電機的轉速降低到攪拌所需的轉速，同時輸出足夠的扭矩。
一、核心連接方案
根據攪拌軸的受力、長度和轉速，主要有以下兩種連接方式：
方案一：直連式(最常用、最推薦)
這是最理想、最剛性化的連接方式。攪拌軸直接通過剛性聯軸器 與減速機的輸出軸連接，仿佛是一根軸。
實現方式：
選擇合適的法蘭輸出型減速機 ：選擇輸出端帶安裝法蘭(例如標準DIN或JB法蘭)的同軸減速機。
使用剛性聯軸器 ：最常見的是一種夾殼式聯軸器 或法蘭式剛性聯軸器 。它能夠牢固地夾緊減速機輸出軸和攪拌軸，實現無間隙的動力傳遞。
加工攪拌軸 ：攪拌軸的輸入端需要加工成與減速機輸出軸相匹配的軸徑和鍵槽。
優點：
對中性好 ：傳動精度高，振動小。
剛性高 ：能承受較大的徑向力和軸向力，攪拌穩定。
結構緊湊 ：占用空間小。
無傳動間隙 ：適用于需要精準控制的場合。
適用場景： 絕大多數攪拌應用，特別是中高粘度流體的攪拌。
方案二：間接式(適用于特殊情況)
當攪拌軸非常長，或者設備結構需要將減速機與攪拌容器分開放置時，采用這種方案。攪拌軸不與減速機輸出軸直接“對接”，而是通過一個傳動軸 和柔性聯軸器 或萬向聯軸器 來連接。
實現方式：
減速機輸出軸通過一個柔性聯軸器 (如梅花聯軸器、膜片聯軸器)連接一根長的傳動軸。
傳動軸的另一端再通過另一個聯軸器連接攪拌軸。
優點：
允許一定的對中誤差 ：柔性聯軸器可以補償安裝時微小的不同心度。
緩解長軸的熱膨脹和變形 。
布局靈活 ：減速機可以安裝在遠離攪拌罐的位置。
缺點：
結構復雜 ，成本更高。
存在一定的扭轉間隙 (柔性聯軸器導致)。
剛性相對較差 。
適用場景： 攪拌軸超長、需要隔離振動、或安裝位置受限的情況。
二、關鍵設計考量和步驟
無論采用哪種方案，都必須系統性地考慮以下問題：
1. 受力分析(這是最重要的基礎)
攪拌軸主要承受三種力：
扭矩 ：由攪拌阻力產生，這是減速機選型的核心依據。
徑向力 ：由于攪拌器在液體中旋轉，類似于螺旋槳，會受到一個垂直于軸線的力。
軸向力 ：特別是使用斜葉槳或螺旋槳時，會產生一個沿軸線方向的推力。
同軸減速機（尤其是齒輪箱）內部的軸承需要能夠承受這些力。 在選型時必須將計算出的徑向力和軸向力提供給減速機供應商，確保其選用的減速機型號的軸承壽命滿足要求。
2. 軸封選擇
攪拌容器通常需要密封以防止介質泄漏或污染。軸封安裝在設備箱體上，與攪拌軸接觸。
常用類型 ：機械密封、填料密封。
注意 ：軸封的選擇會影響攪拌軸的表面光潔度、硬度以及徑向跳動公差要求。
3. 支撐與對中
軸承支撐 ：對于長攪拌軸，僅在減速機輸出端有支撐是不夠的。通常需要在容器內部增加一個底軸承 或中間軸承 ，形成兩點支撐，以防止攪拌軸末端擺動過大，確保穩定運行。
精確對中 ：安裝時，必須確保減速機輸出軸、攪拌軸以及軸封的嚴格對中，否則會導致振動、噪音、軸封磨損和軸承損壞。
4. 攪拌軸的固定
軸向固定 ：必須防止攪拌軸在軸向力的作用下發生竄動。通常通過減速機輸出軸承本身的定位，或使用鎖緊螺母等裝置來實現。
三、實施步驟總結
確定工藝參數 ：攪拌介質的粘度、密度、攪拌目的(混合、懸浮、傳熱等)、罐體尺寸。
計算負載 ：根據工藝參數，計算攪拌所需的轉速和最大扭矩。同時估算出作用在軸上的徑向力和軸向力。
選型減速機 ：
選擇同軸式 齒輪減速機或行星減速機。
根據所需輸出轉速和電機轉速確定減速比 。
根據計算出的扭矩、徑向力、軸向力，并考慮一定的安全系數 (如1.5~2.0)，選擇合適的減速機型號和規格。務必咨詢供應商并提供所有受力數據。
設計攪拌軸 ：確定軸的材料(通常為45#鋼或不銹鋼)、直徑、長度，并進行強度校核。
選擇連接方式 ：優先考慮直連式+剛性聯軸器 。
選擇軸封 ：根據介質和壓力選擇合適的密封形式。
設計支撐結構 ：確定是否需要底軸承，并設計相應的安裝結構。
加工與裝配 ：確保所有零部件的加工精度，特別是鍵槽和軸徑。裝配時嚴格對中。
簡單示例(小型實驗室攪拌器)
減速機 ：一個小型的同軸行星減速機，減速比10:1。
電機 ：一個100W的伺服電機。
連接 ：減速機輸出軸為光軸，通過一個夾殼式聯軸器 直接夾緊一根直徑為20mm的不銹鋼攪拌軸。
密封 ：一個簡單的O型圈或唇形密封。
支撐 ：由于軸很短，僅靠減速機輸出軸承支撐即可。
最后，強烈建議： 對于重要的工業應用，最好將您的具體工況(罐體尺寸、介質特性、攪拌目的等)提供給專業的減速機供應商或攪拌設備制造商，他們可以提供完整的選型和設計支持。
